Tuodapu Electromagnetic Flow Meter Water Flowmeter Range 0~30 m3/h Diameter Of Sensor DN10~ DN600 Accuracy 0.5% or 1.0%

Flow Measuring Instruments>>>Tools

Brand Name Tuodapu

Origin CN(Origin)

DIY Supplies Plumbing

Certification None

Model Number TDP

Measurement Range DN10~DN600(Optional)

Coupling Type DIN Flange

Pipe diameter DN10~DN600(Optional)

Flow range 0~30 m3/h

Accuracy 0.5% or 1.0%(Optional)

Liner PTFE (Optional other)

Electrode 316L (Optional other)

Pressure 1.6MPa

Power supply 85V-250VAC or 21V-36VDC(Optional)

Color

DN10

DN15

DN20

DN25

DN32

DN40

DN50

DN65

DN80

DN100

Tuodapu Electromagnetic flow meter water flow meter Flow Range 0~30 m3/h Diameter of sensor DN10~ DN600 Accuracy 0.5% or 1.0%(Optional)

Atención:

El precio es diferente del rango de flujo, medio, material, conexión, etc. Por lo tanto, contáctenos para decirnos sus requisitos detallados y condiciones de trabajo, para que podamos ofrecerle un precio correcto y ofrecerle el medidor de flujo de la mejor calidad.

Muchas gracias por tu apoyo!

Rendimiento y características

● Es adecuado para todas las pruebas de flujo de líquido de conductividad superior a 5. El cambio de conductividad no afecta el rendimiento del cambio.

● El caudalímetro tiene la alta precisión de medición a largo plazo. En realidad no se ve afectado por las propiedades físicas fluidas. La precisión de la medición puede ser de hasta 1, 0,5.

● El caudalímetro no tiene piezas mecánicas y móviles, generalmente sin mantenimiento.

● Funcionamiento conveniente, el caudalímetro se establece automáticamente de acuerdo con el alcance de 0 ~ 10 m/s, sin cambiar el rango de medición.

● Debido a que todas las piezas están en contacto con el medio bajo prueba, tienen buena resistencia a la corrosión y al desgaste, por lo que la aplicabilidad es amplia.

● En el medio de medición que contiene aceite o en la cubierta sedimentaria de la superficie del electrodo una capa de medio de material conductor, puede elegir un electrodo convertible (fregado).

● Utilice un algoritmo de excitación avanzado.

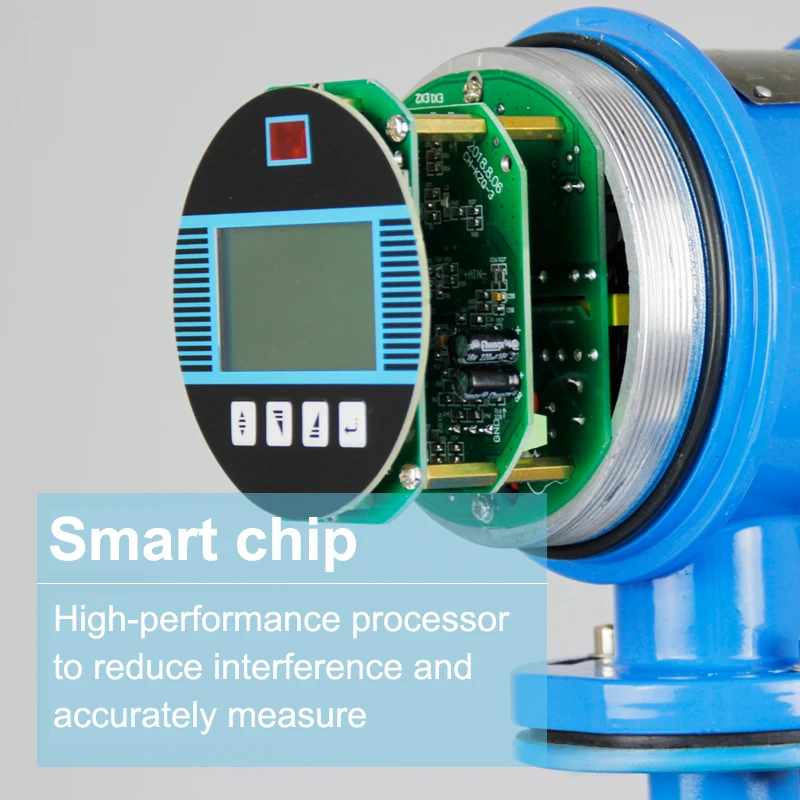

● Utilizando el circuito integrado más excelente del mundo para eliminar la influencia del interruptor de excitación y utilizando el método de compensación de la corriente de excitación, finalmente hasta la estabilidad óptima del producto.

● Utiliza alta eficiencia, alta estabilidad y diseña el amplio rango de entrada de múltiples conjuntos de la fuente de alimentación del interruptor de aislamiento:.

85V-250VAC o 21V-36VDC (opcional)

Tiene un montón de diseño de interfaz de salida, utilizando cómodamente:

A) salida de corriente de 4-20 mA;

B) para configurar la salida de pulso;

C) La interfaz RS485. Función de comprobación automática.

● Pantalla principal retroiluminación LCD de Alta Definición en chino de cuatro líneas en una pantalla grande.

● Cuando se apaga, EEPROM puede proteger los parámetros establecidos y el valor total.

● Proporciona una función de corrección no lineal de cinco secciones del sensor

● Con funciones de funcionamiento automático para la tasa de flujo medio, fácil de calibrar el instrumento.

Condiciones de trabajo

Temperatura ambiente-20-55 ℃

Humedad ambiente 5% - 95%

Fuente de alimentación 85V-250VAC o 21V-36VDC (opcional)

Potencia de funcionamiento <10 W

Temperatura máxima de trabajo 70-120 ℃

Parámetros técnicos

Sensor

Diámetro del sensor DN10 ~ DN600 (opcional)

Acuerdo de nivel de conexión con el estándar nacional GB/T9119-2000

La conductividad del fluido> 5us/m

Velocidad media 0-10 m/s Ajuste automático

Forma de electrodo interpolación estándar

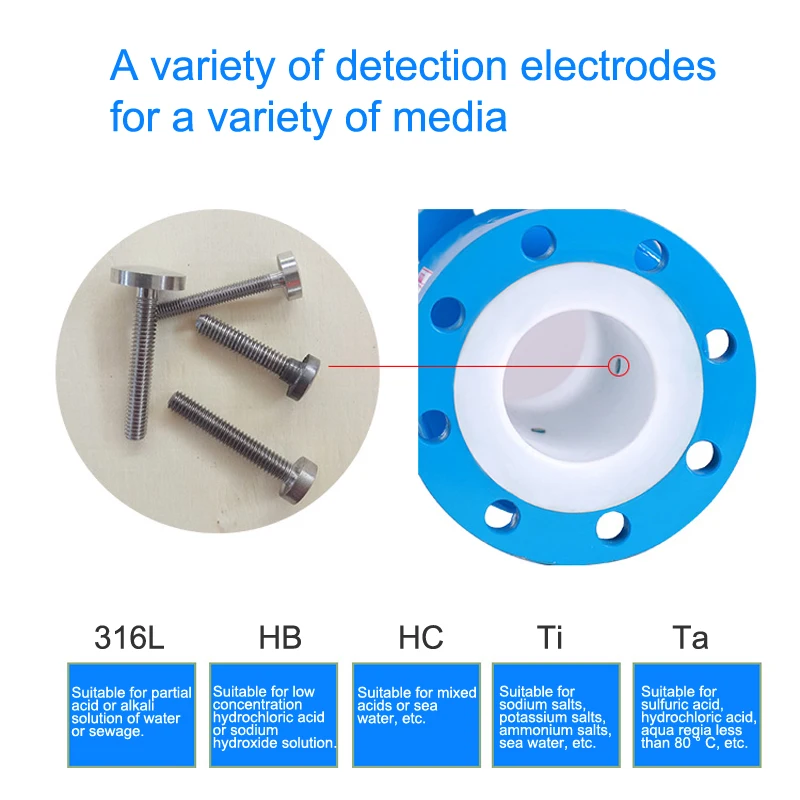

Material del electrodo Acero inoxidable 316L

Materiales de revestimiento PTFE

Temperatura de medición-20-140 ℃

Grado de protección estándar IP65

Convertidor (es decir, instrumento secundario)

Material de la carcasa

Tipo de protección a prueba de explosiones

Temperatura de funcionamiento Normal-10 ~ + 40 ℃

Temperatura de almacenamiento 0 ~ + 40 ℃

Uso de la temperatura ambiente Humedad Relativa 5%-90%

Potencia supply85V-250VAC o 21V-36V CC (opcional)

Consumo de energía <10W

Resistencia de carga 0-20mA, 250-750 Ohm

Señal de salida

A) corriente de salida aislada: 4-20 mA.

Según el contenido

A) Visualización instantánea de cuatro puntos decimales que pueden ser móviles.

B) El acumulativo mostrado para el punto decimal de 8 bits puede ser móvil.

La salida puede ser seleccionada por el usuario, como el terminal de salida de tres vías.

A) 4 ~ 20 mA

B) La cantidad de frecuencia

C) Precisión del 1.0%

D) característica de corriente constante de 1.0%

E) Fuente de alimentación: 85VAC-250VAC o 21VDC-36VDC (opcional)

Precisión

Medición de la velocidad del flujo (m/s)

Precisión

1 ≤ v≤ 10

±0.5% del valor del índice±0.008 m/s

0 ≤ v≤ 1,0

±0.5% del valor del índice±0.008 m/s

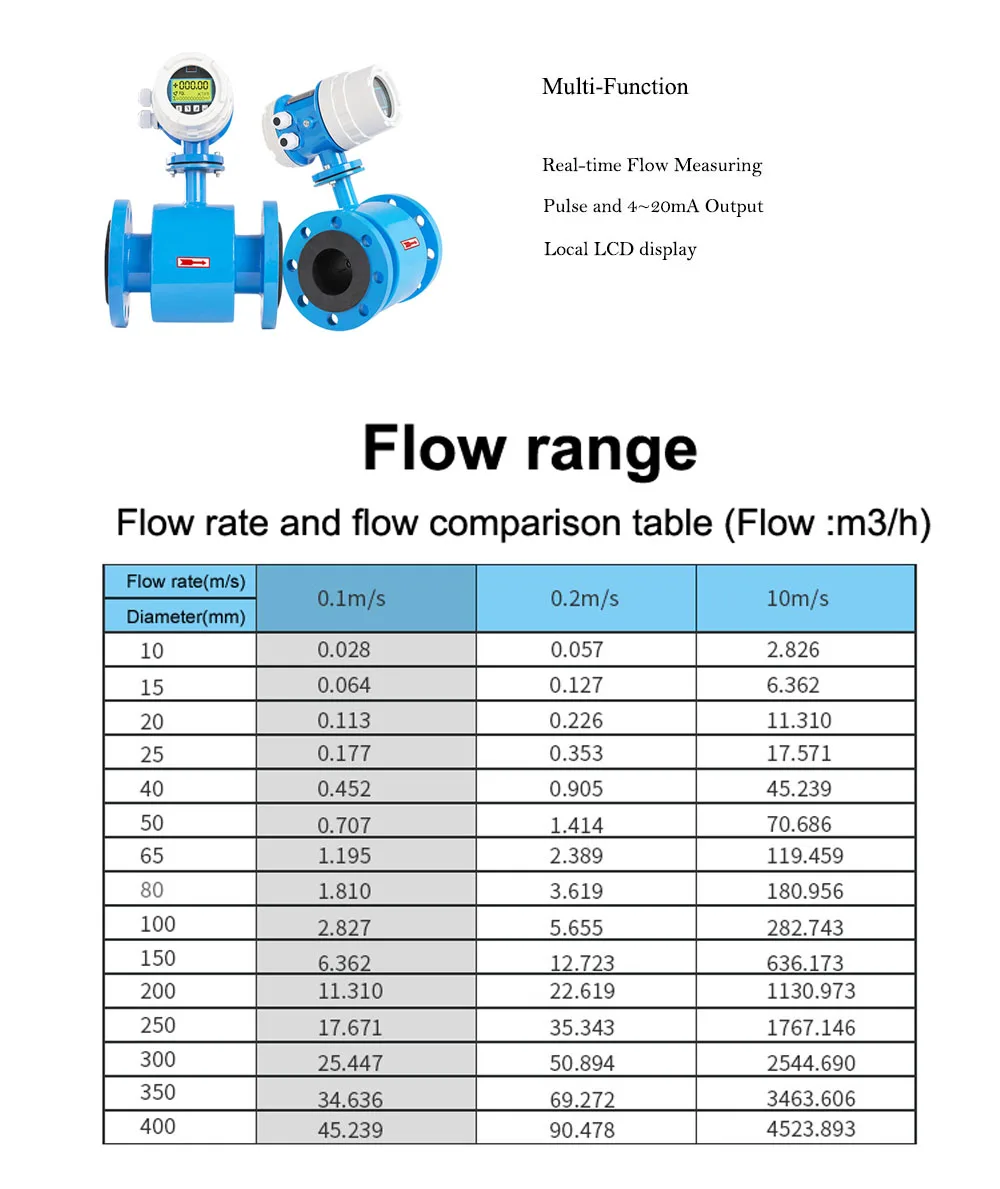

Rango de flujo

Diámetro del tubo (mm)DN

Rango de flujo mínimo (m3/h)

Rango de flujo máximo (m3/h)

10

0,0283

2,8274

15

0,0636

6,3615

20

0,1131

11,3094

25

0,1767

17,6709

32

0,2895

28,9521

40

0,4524

45,2376

50

0,7068

70,6838

65

1,1946

119,4555

80

1,8095

180,9504

100

2,8274

282,7350

125

4,41177

441,7734

150

6,3615

636,1538

200

11,3094

1130,9400

250

17,6709

1767,0938

300

25,4462

2544,6150

350

34,6350

3463,5038

400

45,2376

4523,7600

450

57,2519

5725,1900

500

70,6838

7068,3750

600

101,7846

10178,4600

700

138,5402

13854,0150

800

180,9504

18095,0400

900

229,0154

22901,5350

1000

282,7350

28273,5000

Para tallas superiores a 1000, contáctanos.

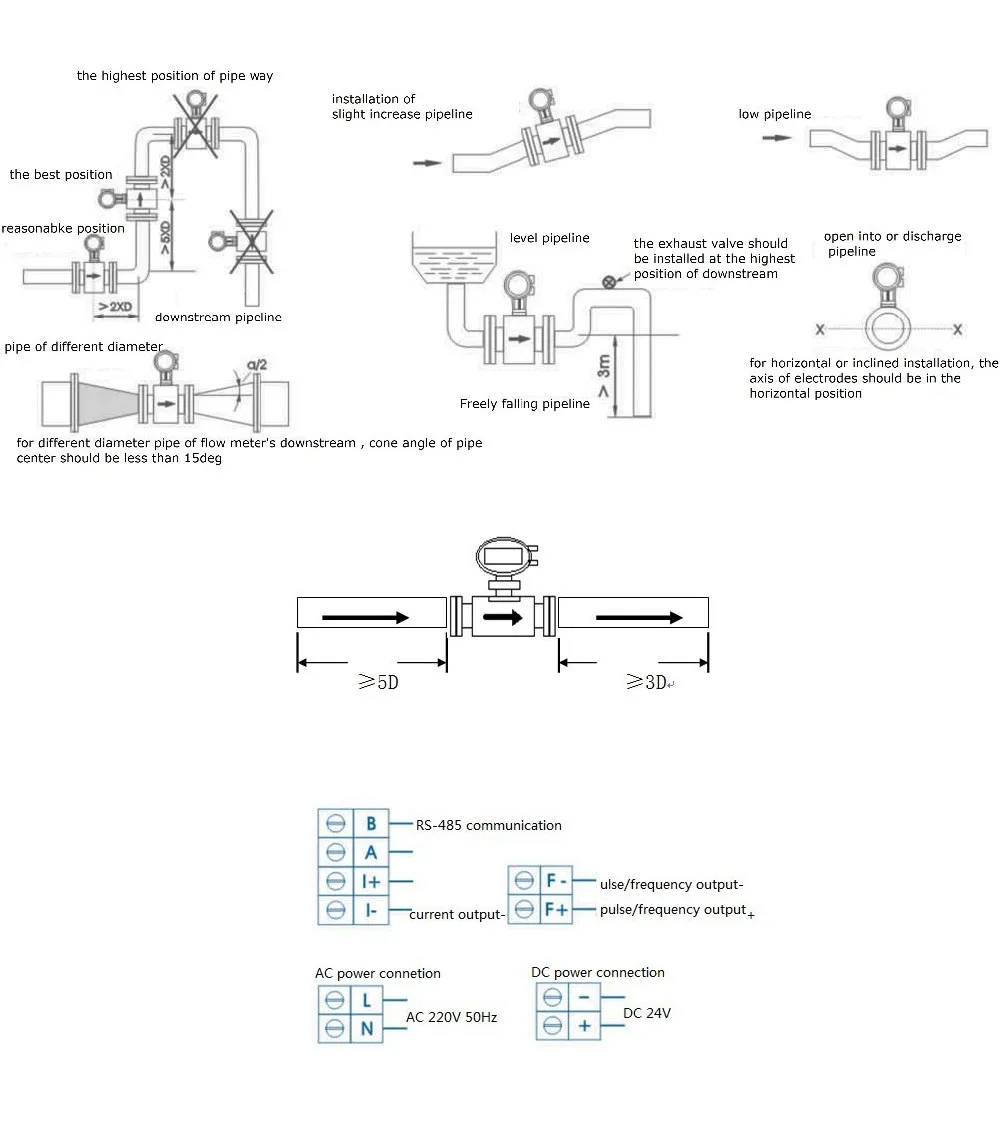

Instalación

Nota para lainstalación

1. El ambiente para la instalación debe ser seco y viento, evitar el brillo del Sol, la temperatura del medio ambiente no es más de 40 ℃.

2. Debe mantenerse lejos de lugares atlamente magnéticos o de equipos eléctricos. Como transformadorgrande, máquinas de soldadura.

3. Debe estar lejos del lugar incluyendo NH3, niebla ácida.

4. La dirección del flujo de fluido es similar con la marca de flujo.

5. La tubería es la instalación debe ser llenado con el medio de medición. No puede estar vacío.

6. El instrumento no debe instalarse dentro de la tubería con presión negativa para evitar la caída del revestimiento.
